简介

特大的印刷面积SP600 : 最大可达600mm x 400mm。

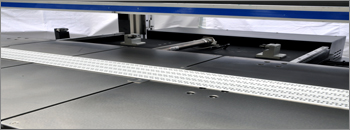

SP600L : 最大可达600mm x 600mm。 软件化控制刮刀及脱网速度配合功能强大的易用软件，用户可灵活地根据实际要求，设置各种动作和速度，使印刷达到完美无瑕的效果。 高性能的垂直脱网设计独特的两对滚珠导轨系统，实现垂直脱网，能有效避免脱网时锡浆剥落，使印刷的锡浆效果更饱满更精密。 双路高倍放大镜头可视化对位系统搭配了双路高倍放大电子镜头，使PCB的对位更轻松，更快捷，更精确。

操作简易

步骤 1 把PCB板放入固定在可滑动的工作台上 步骤 2按下IN键，工作台自动会移动至钢网下 步骤 3按下DOWN键, 钢网会自动降下 步骤 4利用放大镜头, 操作员可以轻易地调整工作台的X丶Y轴及角度, 以对准位置 步骤 5按下START键, 括刀会自动把锡浆刷印於PCB板上

系统规格

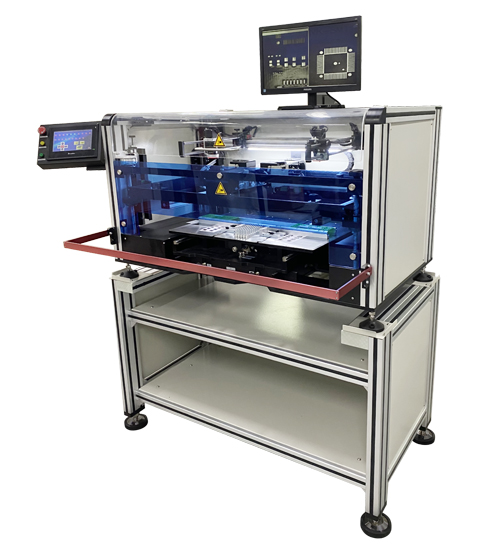

SP600 / SP600L
	钢网框尺寸 :	350 x 350mm to 815 x 500mm (SP600) 350 x 350mm to 815 x 736mm (SP600L)
	印刷范围 :	最大 600mm x 400mm (SP600) 最大 600mm x 600mm (SP600L)
	PCB尺寸 :	最大 650mm x 410mm (SP600) 最大 650mm x 650mm (SP600L)
	X轴及Y轴可调尺寸 :	+/- 13 mm
	可调印刷角度 :	+/- 3,5°
	背面零件高度 :	25 mm
	Z轴尺寸 :	0 - 35 mm
	重复精度 :	+/- 0.01 mm
	电源 :	220V(AC), 800W
	丝印机体积 :	1402mm x 962mm x 1001mm ( W x D x H ) (SP600) 1402mm x 1323mm x 1001mm ( W x D x H ) (SP600L)
	丝印机重量 :	163kg (SP600) / 204kg (SP600L)

* AUTOTRONIK公司保留更改产品设计与规格的权利，届时恕不另行通知
