经过 SMT贴片机PCB设置 学习，我们已经知道了怎么进行SMT贴片机PCB设置。如果不知道PCB设置请点击链接http://www.borison.com/cpzs1/145.html

在完成了PCB设置后，下一步要设置的就是PCB的参考点。现在我们要详细地设置SMT贴片机PCB参考点。

1、进入贴片机软件。关于贴片机软件下载及安装，请点击链接http://www.borison.com/xwzx/104.html

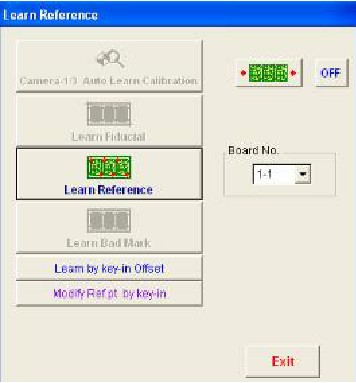

2、进入SMD软件后，点击“设置” -> “参考点设置”，出现以下界面。

3、参考点界面项说明：

（1）“Camera-1/3 Auto Learn Calibration”：此项是自动校准镜头-1的偏差。如需了解请访问自动校准镜头1的偏差操作（后续完善）。

（2）“Learn Fiducial”：此项是检测PCB的基准点。如果已在PCB设置中选择了用基准点，然后需要选择“自动检测”或“手动检测”来识别参考点。如需了解怎么自动检测参考点操作（后续完善）。

（3）“Learn Reference”：此项是学习PCB电路板的参考点。在学习PCB参考点之前，必须要在界面右边PCB编号，设置哪一块拼板进行参考点设置。

如果选择“用拼板参考点”或“用所有拼板参考点”，则需要选择使用“自动检测”或“手动检测”参考点。如需了解怎么自动检测参考点操作（后续完善）。

如果选择两个参考点的方案，在检测板1­1参考点后，则需要检测PCB的水平线。

如果需要高度的贴片精确性，我们建议检测这个水平线。通常是使用IC的焊脚作为水平线的检测点，两点之间的距离保持在尽可能长，效果更佳。

一直点击“Learn Reference”按钮进行各个拼板，直到学完所有PCB电路板的参考点。

（4）“Learn Bad Mark”：如果在贴片机PCB设置开启了“坏板标记”，可通过此功能来学习坏板标记信息，由板1­1中学习坏板标记位置，调校好影像滤波的值以便识别出坏板标记。

（5）“Learn by key-in Offset”：此项是计算拼板中所有小板的参考点。点击此项弹出一个详细设置界面。

- 需要先检测板1­1的参考点，并先校准水平线。

- 点击“calculate”以影像模式进行识别。

（6）“Modify Ref pt. by key-in”：此项是可以手动修改板的参考点。

经过以上对PCB参考点设置的详解，相信大家都应该已经知道怎么进行贴片机PCB参考点设置。下一步就需要对贴片送料器的ID进行设置。

以上设置方法仅适合于AUTOTRONIK及BORISON贴片机。了解AUTOTRONIK、BORISON贴片机信息请点击链接http://www.borison.com/cpzs/tpj/
