SMT贴片机生产优化教程

进入贴片机软件，点击快捷键 优化快捷键 进入软件优化功能。

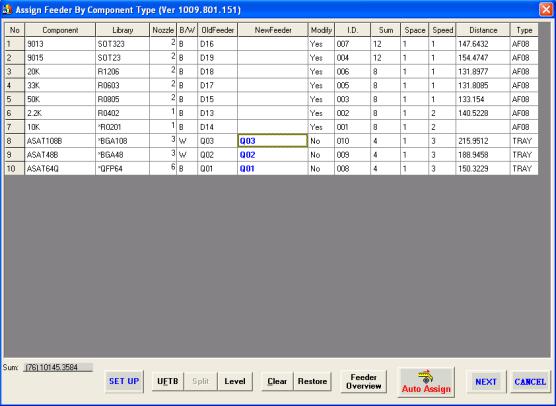

优化主界面

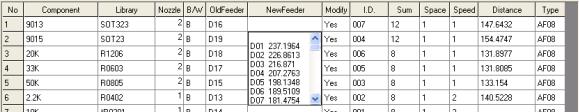

如有需要改变Feeder位置，点击“NewFeeder”选择新Feeder位，改变后Modify必须为Yes才生效。
修改送料器位置

点击优化选项设置进入优化选项。

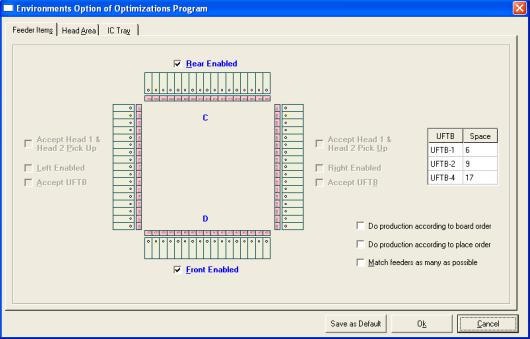

贴片机优化选项界面

Feeder Items 此项设置送料器

   - 勾上”Rear Enabled”开启后轴送料器。
   - 勾上”Front Enabled”开启前轴送料器。
   - UFTB 设置UFTB送料器的类型和间空。
   - 勾上”Do production according to board order”为按板上位置生产。
   - 勾上”Do production according to place order”为按放料位置生产。
   - 勾上”Match feeder as mary as possible”为匹配送料器生产。

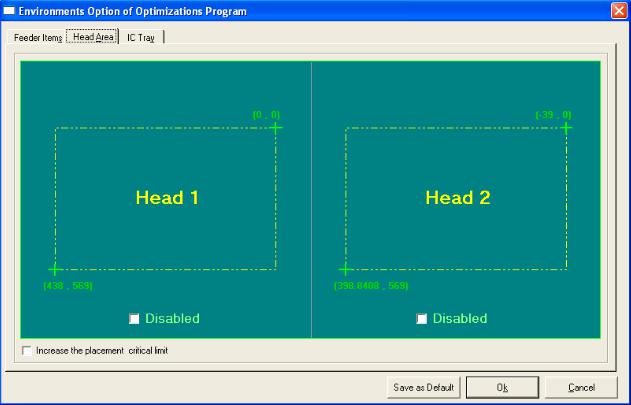

Head Area设置是否屏蔽优化Head 1和Head 2。
贴装头设置

点击贴片机存储为默认值
点击保存设置保存

点击贴装机级别优化进入设置优先级

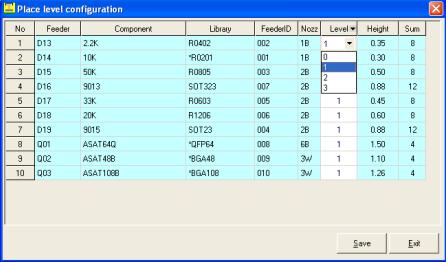

优化级界面

Level值越小优先级越大，有0，1，2，3（提示：通常是以Height值最小的优先级最大）
设置完成点击保存设置保存
如果想查看送料器状态，请点击查看送料器状态进入。

点击下一步进入优先结果

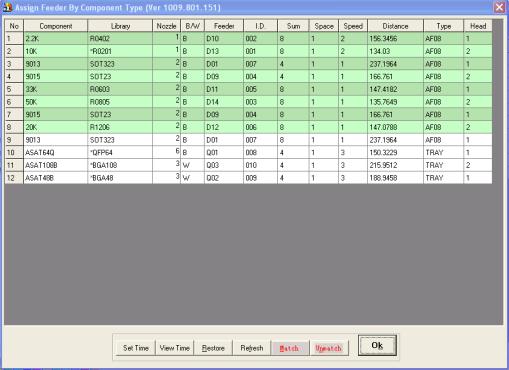

贴片机生产优化结果
绿色背景色的为软件自动优化。
点击设置生产优化时间设置Feeder的延时时间。
SMT贴片机生产延时时间

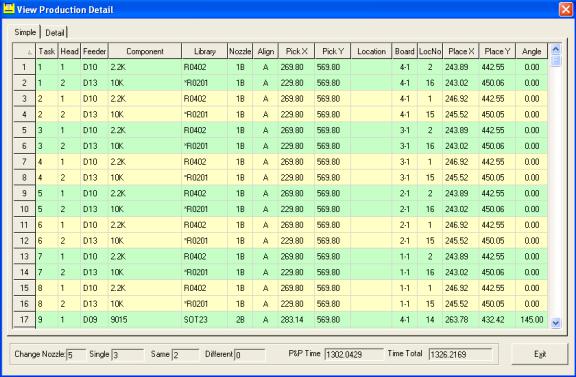

点击查看生产详细信息查看优化后的生产详细信息
优化详细信息界面

- Change Nozzle (总换咀次数)
- Single (单次换咀次数)
- Same (相同换咀次数)
- P&P Time (生产时间)
- Time Total (总生产时间)

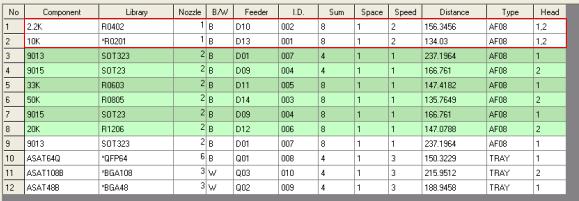

点击解除送料器匹配解除匹配
解除Feeder匹配

解除匹配后可以自定选择用哪个贴装头取料
修改贴装头

点击匹配送料器进行匹配。
选择要匹配的行，点击匹配优化行。

选择匹配行

在”To Match Row”选择要匹配的行。
点击恢复贴片机优化恢复软件自动优先。
点击完成贴片机生产优化完成优先设置。

提示:通常无特别要求，由SMT贴片机软件自动优先即可。

本教程仅适合于AUTOTRONIK、BORISON贴片机、SMT贴片机、LED贴片机、自动贴片机。
